UR100030SW-AD 充电模块是具备交直流双输入特性的充电模块, 可以应用在便携式充电桩、储能和移动补电等产品中。
充电模块具有超宽的恒功率输出电压范围，模块采用智能风冷的散热方式，功率密度高，占用空间小；
具有有源功率因数校正、高效、高可靠性、智能化控制和造型美观等特点，带有热插拔和电池反接保护功能。
| 额定输出 | 1000V/30A |
| 恒功率电压范围 | 30kW(300~1000V) |
| 稳压输出电压调节范围 | (150~1000)VDC |
| 限流值调节范围 | 0~100A |
| 稳压精度 | ≤±0.5％ |
| 稳流精度 | ≤±1% |
| 启动时间 | 3s≤t≤8s |
| 额定效率 | ≥95% |
| ⼯作温度 | -40℃~+75℃; -40℃（±4℃）模块起机 ；交流输⼊55℃以 上功率降额；75℃以上关机。直流输⼊45℃以上功率降额； 75℃以上关机。 |
| 贮存温度 | -40℃~85℃ |
| 相对湿度 | ≤95%，⽆冷凝 |
| ⼤⽓压⼒海拔⾼度 | 79kPa~110kPa；海拔⾼度<2000m；2000m以上需要考虑降额使⽤ |
| 输⼊电压 | 260VAC~485VAC 或 230VDC~825VDC |
| 电⽹频率（交流输⼊时） | 55±10Hz |
| 输⼊电流总谐波畸变率 | ≤5%(半载以上) |
| 输⼊功率因数（交流输⼊时） | ≥0.98 |
| 通讯 | CAN |
| 最⼤并机数量 | 60个 |
| 噪⾳ | ＜65dB |
| 冷却⽅式 | 强迫⻛冷，前进⻛，后出⻛ |
| 外形尺⼨ | 248mm*84mm*459mm（宽*⾼*深） |
| 质量 | <15kg |

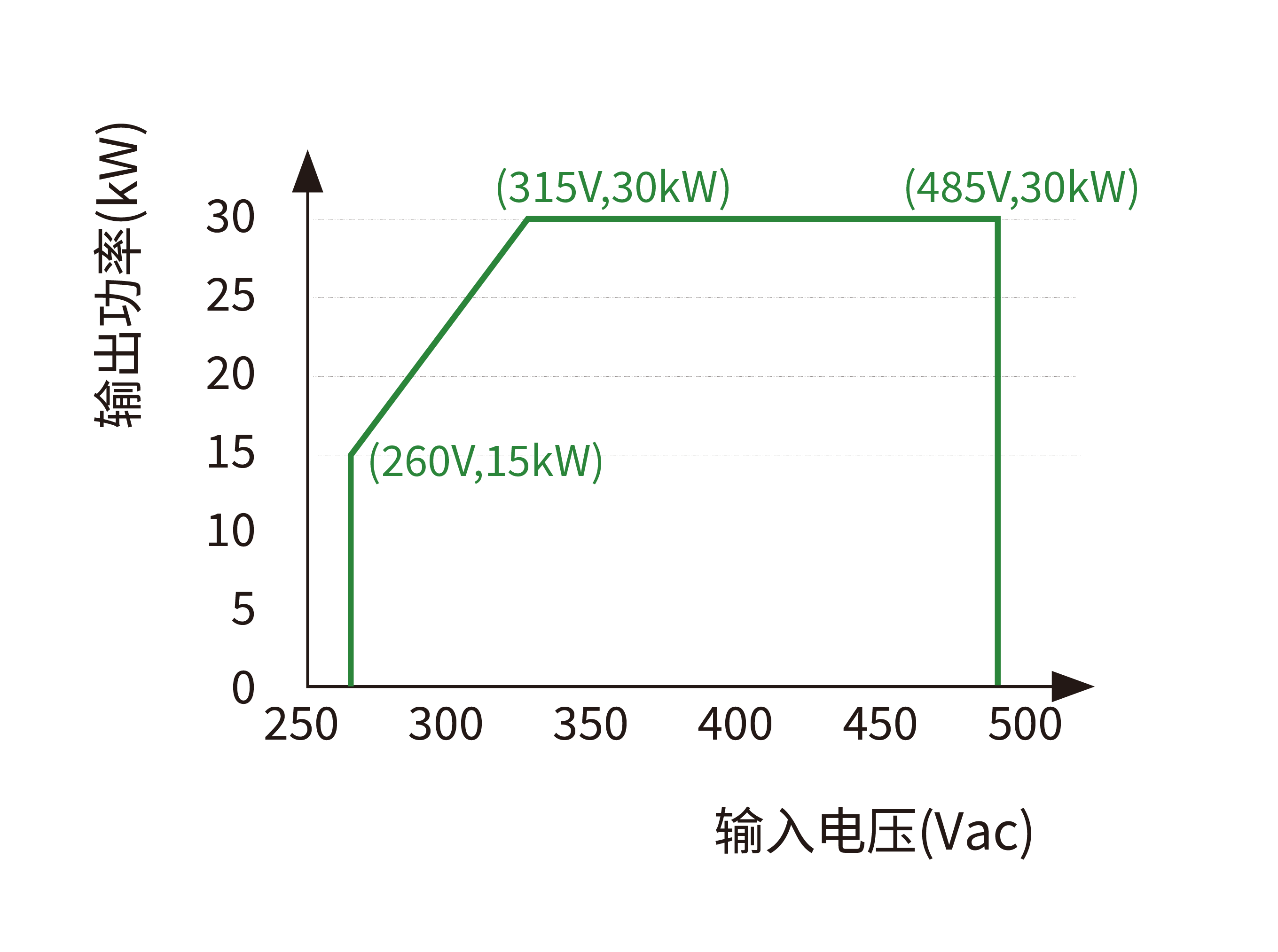

AC输⼊限功率曲线

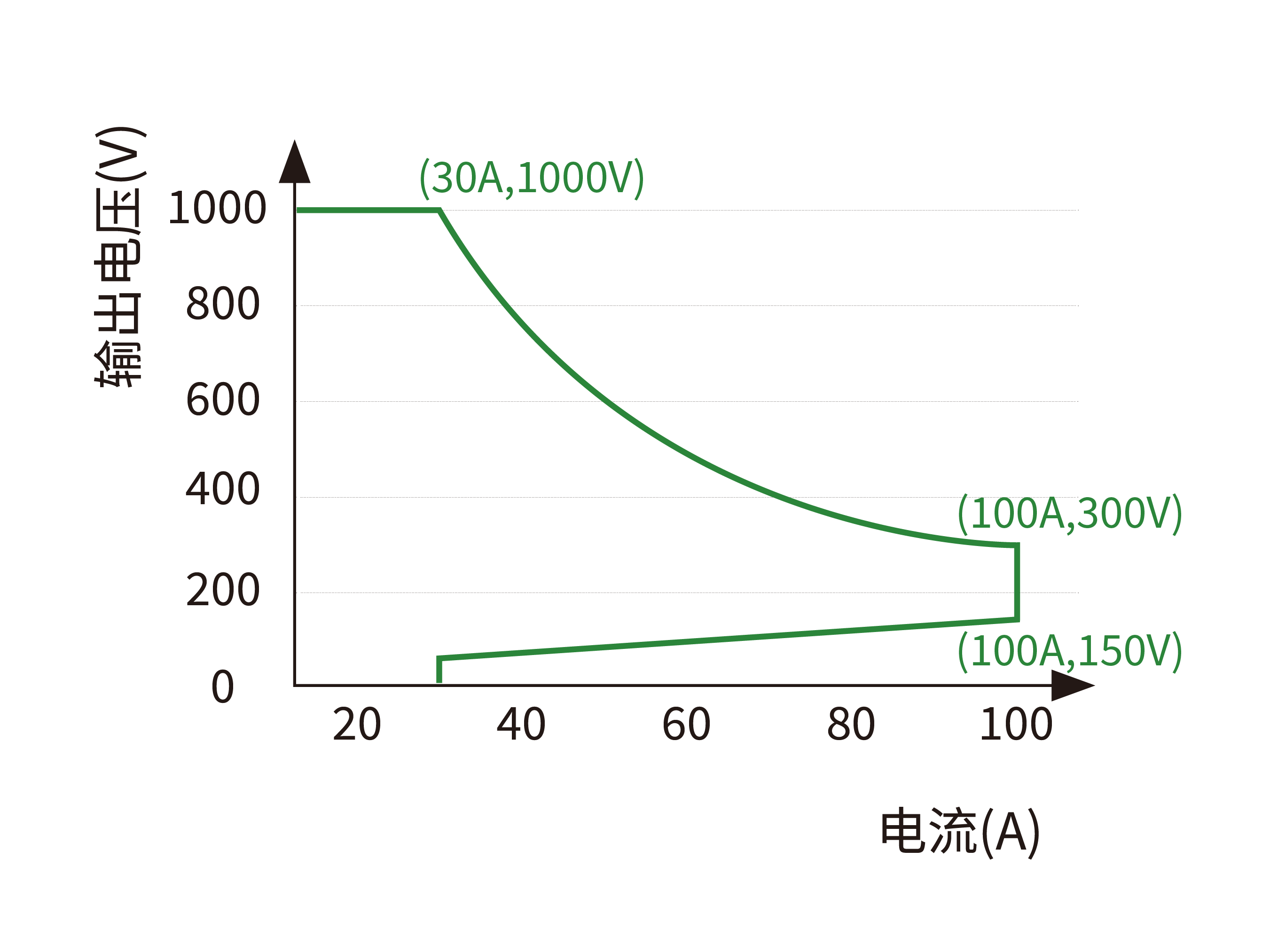

最⼤输出功率

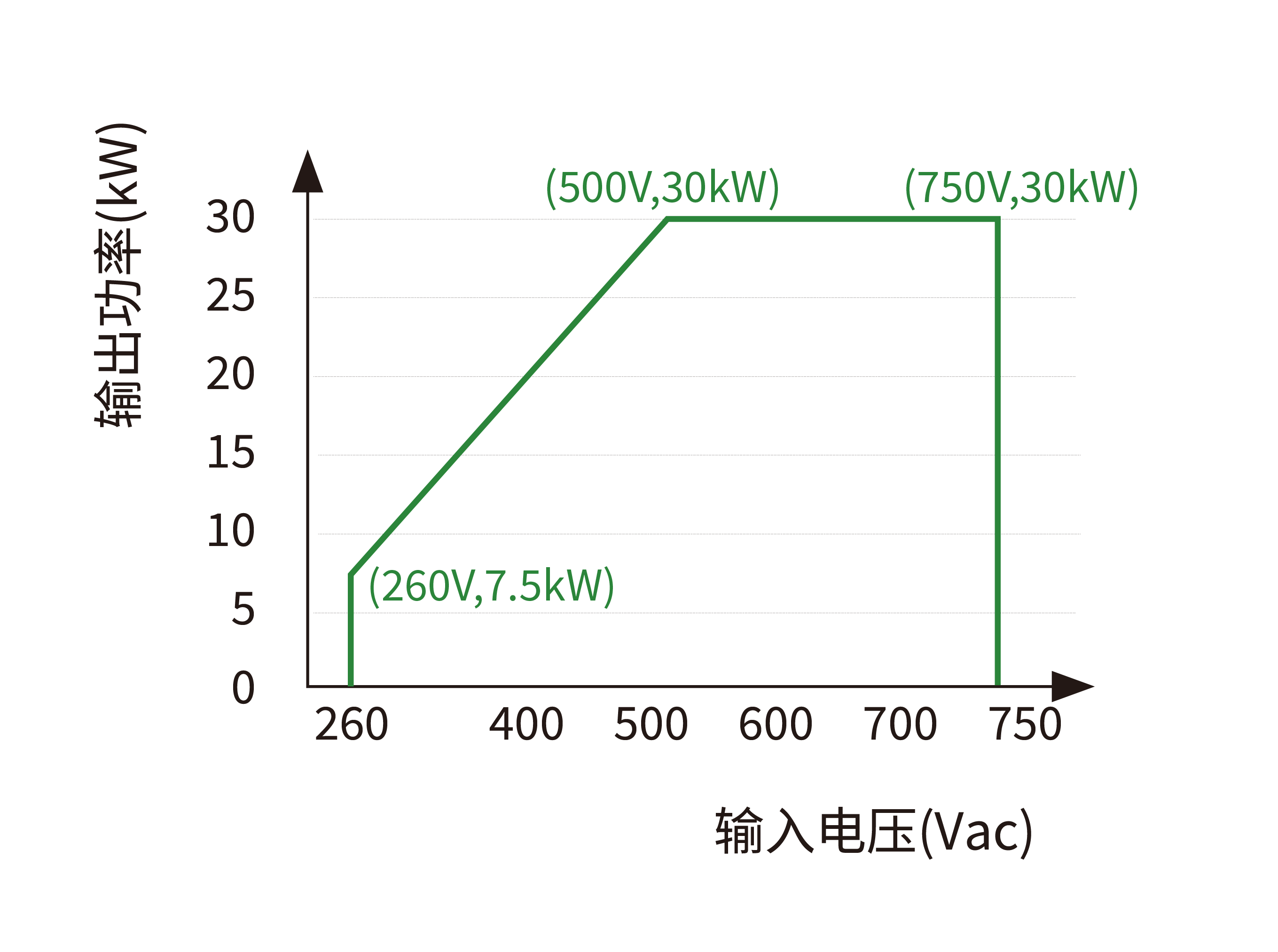

DC输⼊限功率特性
应用场景
