UR100020-SW充电模块

产品介绍

参数规格

• 交流输⼊

  输⼊电压	260VAC~485VAC
  输⼊频率	55±10Hz
  THD	≤5%
  相数	三相+保护地
  功率因数校正	额定输出负载PF≥0.99
  输⼊标准电流	<42A
  输⼊⽋压保护	255±5V,回差≥15V
  输⼊过压保护	490±5V,回差≥15V
  输⼊限功率	输⼊电压260±5V~323±5V时，输出功率线性降额50%

• 直流输出

  额定输出值	1000V/20A
  恒功率范围	300V~1000V
  输出电压范围	150V~1000V
  输出电流范围	0~66.7A
  输出过压保护	1010±5V
  输出⽋压告警	140±5V
  短路保护	短路关机保护，需监控模块重发指令再开机
  稳压精度	≤±0.5%
  均流精度	≤±3%
  稳流精度	≤±1%
  开机过冲幅度	≤±1%
  正常开机时间	3s≤t≤8s
  效率	额定效率>95%,最⾼效率>96%

• 通讯告警

  通讯接⼝	CAN
  最⼤并机数量	60个
  告警与状态	通过CAN总线上报监控后台或在⾯板LED上显⽰

• 运行环境

  ⼯作温度	-40℃~70℃（55℃以上功率降额）
  过温保护	环境温度>70±4℃或<-40±4℃,模块关机保护
  储藏温度	-40℃~85℃
  ⼯作湿度	≤95%
  ⼤⽓压⼒	79kPa~106kPa

• 物理特征

  噪⾳	<65dB
  冷却⽅式	强迫风冷
  外形尺⼨	248mm*84mm*459mm（宽*⾼*深）
  重量	<10.5kg

功率曲线

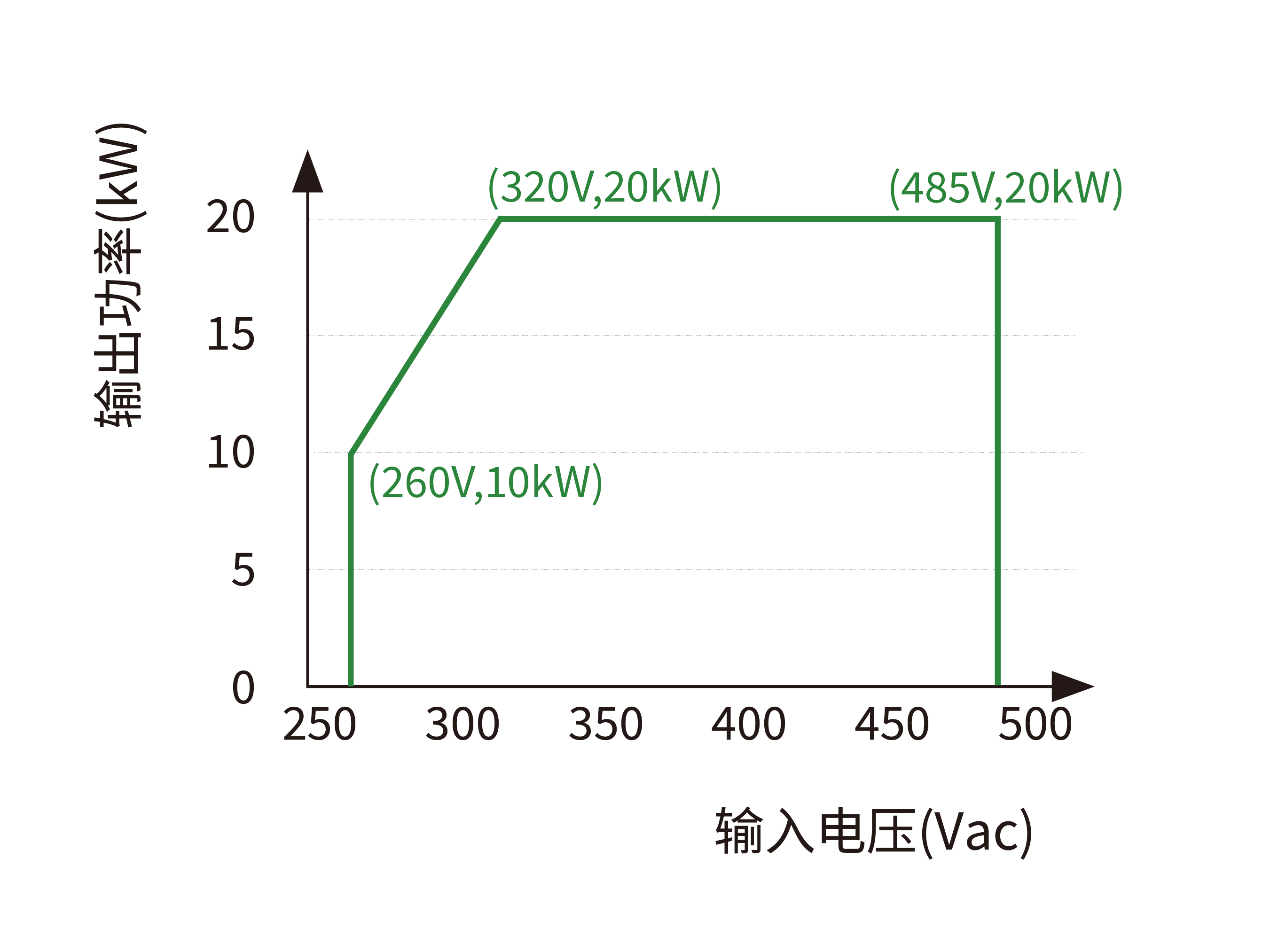

交流输入限功率曲线

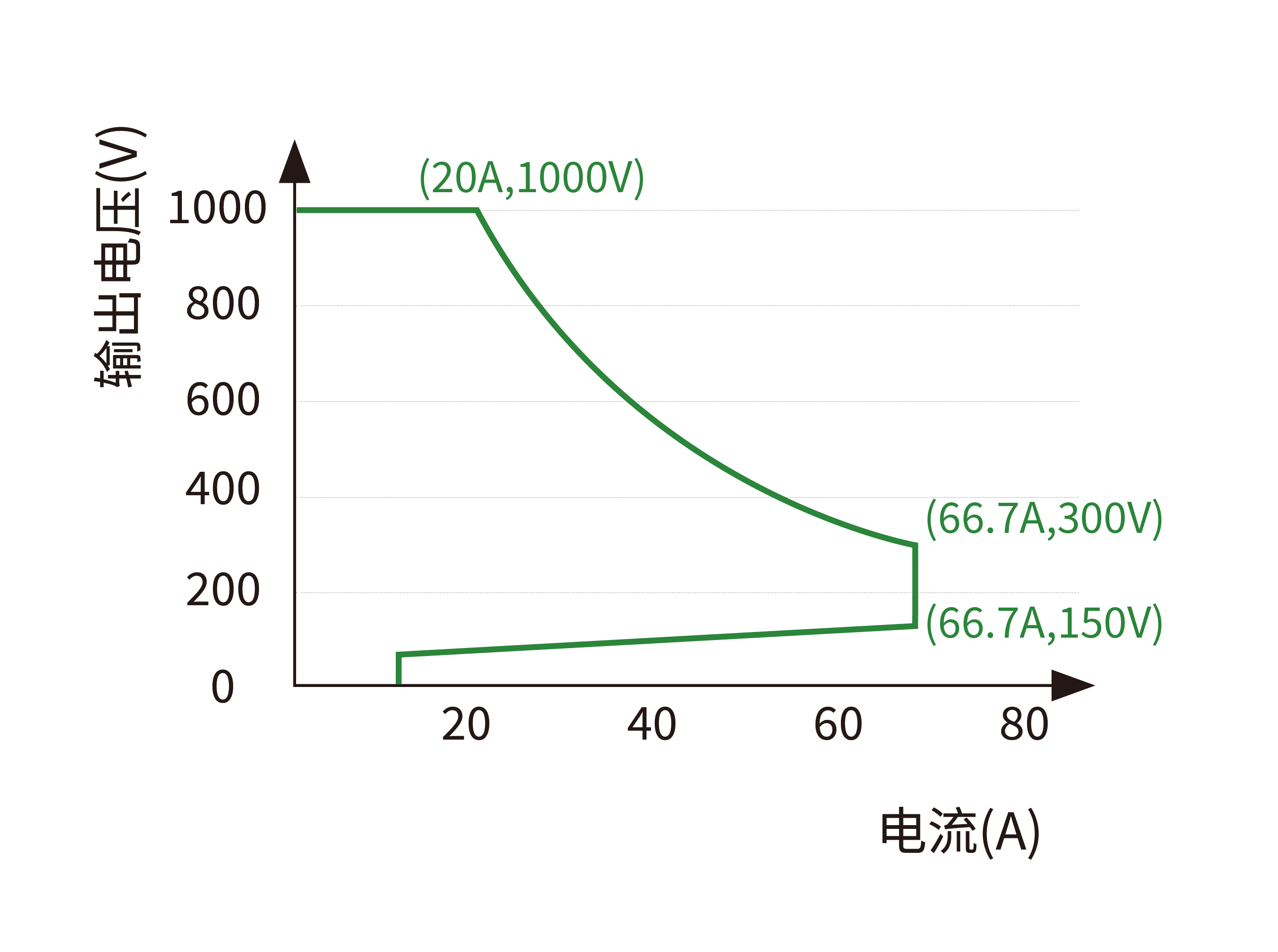

最⼤输出功率

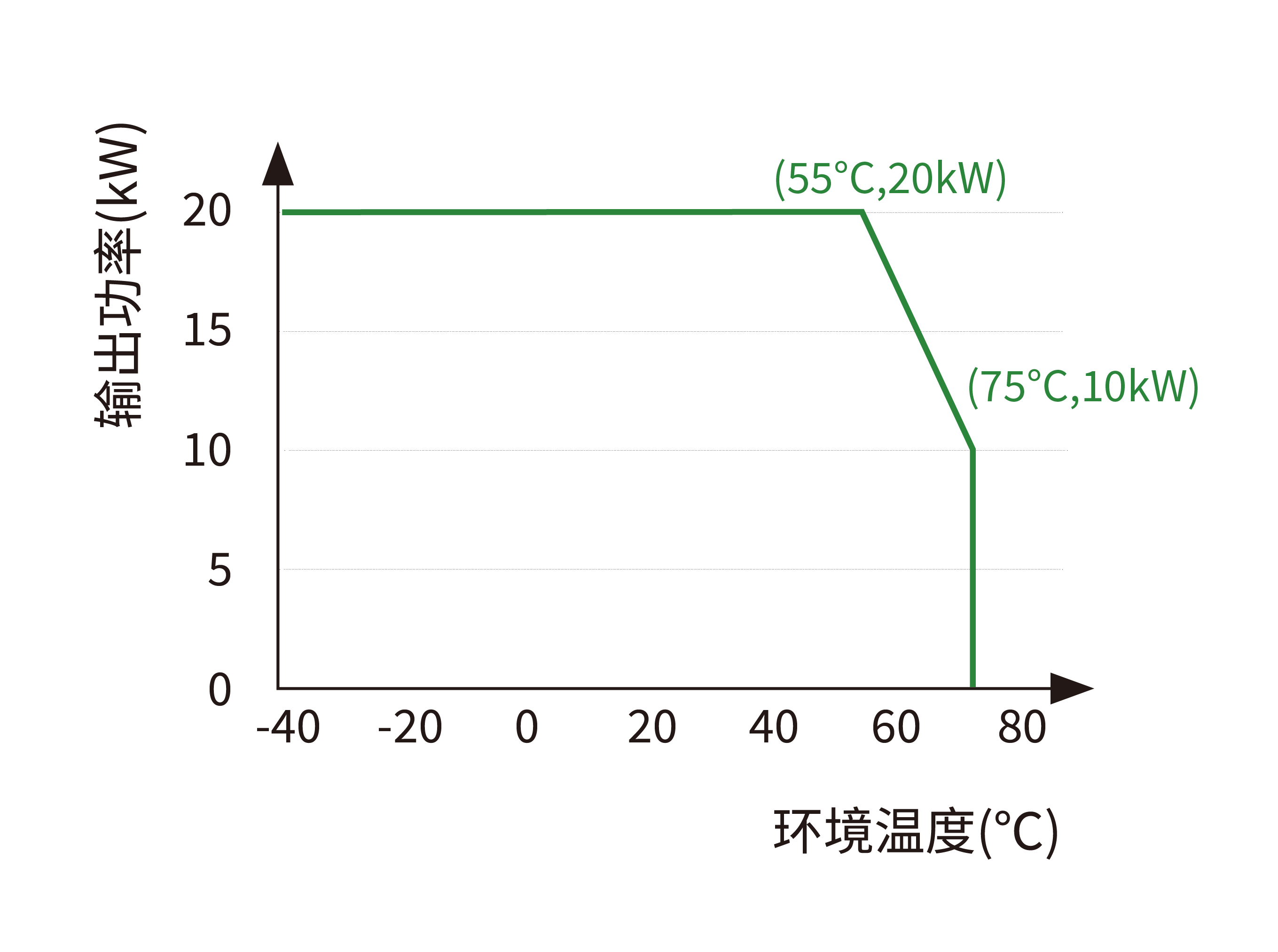

温度限功率特性
